Descrizione
Codice: SH-WALLBKIT2X

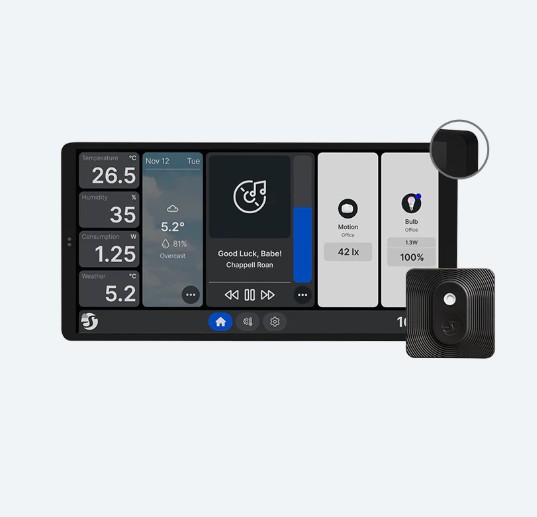

Shelly Pannello a muro grande Wall Display X2 Nero + Sensore BLU H&T Nero
Con un ampio touchscreen a colori da 6,95″, questo display per la casa intelligente semplifica il monitoraggio, il controllo e la commutazione dei circuiti, senza sforzo, il tutto da un unico dispositivo elegante e intuitivo. Per un controllo preciso del clima, il dispositivo è ora dotato del sensore Shelly BLU H&T, che garantisce letture accurate di temperatura e umidità per un funzionamento ottimale del termostato.
Caratteristiche principali
-
Connettività Wi-Fi e Bluetooth
-
Display a colori da 6,95″ sensibile al tocco
-
Può funzionare come termostato ambiente insieme a Shelly BLU H&T, un sensore di temperatura e umidità Bluetooth per dati ambientali istantanei
-
Navigazione semplice e schermata iniziale personalizzabile
-
Possibilità di scegliere tra visualizzazione panoramica e verticale sul display
-
Interruttore integrato da 5 A per il controllo degli elettrodomestici
-
Sensori integrati di temperatura, umidità e luce
-
Monitoraggio dell’alimentazione di tutti i dispositivi Shelly PM collegati
-
Crea scene e pianificazioni
-
L’interfaccia principale è ora aggiornata con l’aggiunta del Media Player
-
Modalità salvaschermo
Schemi interni semplificati
Interfacce elettriche del dispositivo
Ingressi
-
1 ingresso interruttore/pulsante su terminale a vite
-
2 ingressi di alimentazione su morsetti a vite: N e L
Uscite
-
1 uscita relè
Connettività
-
Wifi
-
Bluetooth
Funzione di sicurezza
-
Protezione contro il surriscaldamento
Tipi di carico supportati
-
Resistivi (lampadine a incandescenza, apparecchi di riscaldamento)
-
Capacitivi (banchi di condensatori, apparecchiature elettroniche, condensatori di avviamento motori)
-
Induttivo con RC Snubber (driver per luci LED, trasformatori, ventilatori, frigoriferi, condizionatori, lavatrici, asciugatrici)
Interfaccia utente
Display a colori touch-sensitive da 6,95″ con capacità di 5 punti e layout completamente personalizzabile.
Specifiche
|
Quantità |
Valore |
|---|---|
|
Fisico |
|
|
Dimensioni (AxLxP): |
87x178x33 mm / 3,43x7x1,3 pollici |
|
Peso: |
256 g / 9,03 once |
|
Schermo tattile: |
Schermo di capacità a 5 punti |
|
Coppia massima dei terminali a vite: |
0,4 Nm / 3,5 libbre |
|
Sezione trasversale del conduttore: |
Da 0,2 a 2,5 mm² / da 24 a 14 AWG (conduttori rigidi, flessibili e a calza) |
|
Lunghezza spelata del conduttore: |
Da 6 a 7 mm / da 0,24 a 0,28 pollici |
|
Montaggio: |
Scatola da muro |
|
Materiale della calotta: |
Plastica, alluminio, vetro |
|
Colore della conchiglia: |
Nero |
|
Oratore: |
0,8 W*1 |
|
Ambientale |
|
|
Temperatura ambiente di lavoro: |
da -20 °C a 40 °C / da -5 °F a 105 °F |
|
Umidità: |
30% al 70% di umidità relativa |
|
Altitudine massima: |
2000 m / 6562 piedi |
|
Elettrico |
|
|
Alimentazione elettrica: |
230 V CA, 50/60 Hz |
|
Consumo energetico: |
< 1 W |
|
Alimentatore USB TYPE-C: |
5 V⎓, 1 A |
|
Valori nominali dei circuiti di uscita |
|
|
Tensione di commutazione massima: |
230 V CA |
|
Corrente di commutazione massima: |
5 A |
|
Sensori, contatori |
|
|
Sensore di temperatura interna: |
NO |
|
Sensore di temperatura ambiente: |
SÌ |
|
Sensore di umidità: |
SÌ |
|
Sensore di luce: |
SÌ |
|
Microfono: |
SÌ |
|
Sensore G: |
SÌ |
|
Sensore di prossimità: |
SÌ |
|
Radio |
|
|
Wifi |
|
|
Protocollo: |
802.11 b/g/n |
|
Banda RF: |
2412 – 2472 MHz |
|
Potenza RF massima: |
< 20 dBm |
|
Allineare: |
Fino a 30 m/100 piedi all’interno e 50 m/160 piedi all’esterno |
|
Bluetooth |
|
|
Protocollo: |
5.0 |
|
Banda RF: |
2402 – 2480 MHz |
|
Potenza RF massima: |
< 4 dBm |
|
Allineare: |
Fino a 10 m/33 piedi all’interno e 30 m/100 piedi all’esterno |
|
Unità microcontrollore |
|
|
PROCESSORE: |
SC7731E, processore quad-core A7 da 1,3 GHz |
|
Memoria RAM: |
1 GB |
|
Flash: |
4GB |
|
Sistema: |
Android 8.1 |
|
Capacità del firmware |
|
|
Orari: |
20 |
|
Webhook (azioni URL): |
20 con 2 URL per hook… |
|
Sceneggiatura: |
NO |
|
MQTT: |
SÌ |
Schemi elettrici di base
Leggenda
|
Terminali |
Fili |
||
|---|---|---|---|
|
SO |
Terminale di ingresso dell’interruttore |
N |
Filo neutro |
|
O |
Terminale di uscita |
L |
Cavo sotto tensione (230 V CA, 50/60 Hz) |
|
N |
Terminale neutro |
|
|
|
L |
Terminale sotto tensione (230 V CA, 50/60 Hz) |
|
|
Colore: Nero
